نرم افزار راینو (Rhino) چیست؟

از زمان انتشار اولین نسخه نرم افزار راینو (Rhino) در سال 1998 تا کنون، این نرم افزاربه یک نرم افزار استاندارد مدل سازی سه بعدی برای طراحان و معماران تبدیل شده است.
با یک طراحی شروع می شود، یک نقاشی، یک مدل فیزیکی، اطلاعات اسکن شده یا فقط یک ایده، نرم افزار راینو ابزارهایی را برای مدل سازی دقیق فراهم می کند و فایل طراحی شما را برای رندر کردن، انیمیشن سازی، پیش طرح، مهندسی، تحلیل، تولید و یا ساختمان سازی آماده می کند.

کاربرد نرم افزار راینو

نرم افزار راینو می تواند کارهایی از قبیل تولید، ادیت، آنالیز، رندر، انیمیت و انتقال و تبدیل مدل های NURBS ، سطوح، و طرح های سالید بدون هیچ محدودیت در پیچیدگی، درجه و سایز را به راحتی انجام دهد.

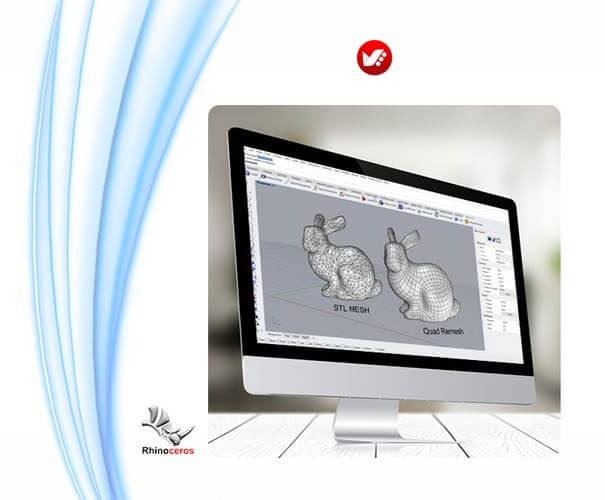

پشتیبانی از Polygon Meshes و Point Clouds

همچنین نرم افزار راینو می تواند از Polygon Meshes و Point Clouds پشتیبانی کند. دقت و انعطاف این نرم افزار، گشت و گذار و ساخت ایده ها را، آن هم بدون صرف زمان زیاد به خاطر یادگیری CAD ، برای هنرآموزان و کاربران ممکن می کند.

راینو برای پرینتر های سه بعدی

همچنین هر شکلی که در راینو ساخته می شود می تواند برای لیزر کاتر (Laser Cutter) و پرینتر های سه بعدی مورد استفاده قرار گیرد، و این امکان منجر به تمایز راینو از سایر نرم افزار های مدل سازی سه بعدی که بر اساس پولیگان عمل می کنند، می شود.

چه کسانی از نرم افزار راینو استفاده می کنند؟

راینو این امکان را فراهم کرده که بتوان از آن به عنوان یک پلتفرم برای گسترش توانمندی های آن توسط برنامه نویسان استفاده کرد.
امروز تعداد بسیار زیادی از پلاگین های این نرم افزار در حوزه ساخت عوارض زمین، معماری پارامتریک، رندر کردن، انیمیشن سازی، جواهر سازی و طراحی قالب وجود دارد.
در مجموع این نرم افزار بیشتر برای طرح های معماری، طراحی صنعتی و طراحی جواهر کاربرد دارد.

چرا باید از نرم افزار راینو استفاده کنیم؟

راینو یک نرم افزار مدل سازی بر اساس تکنیک انحنای NURBS می باشد.
این NURBS یک مدل ریاضیاتی است که انحناها و سطوح را در گرافیک کامپیوتری رندر می کند. این مدل های ریاضیاتی بیشترین انعطاف و دقیق بودن را در کل فرایند مدل سازی را به ارمغان می آورد.
با این تکنیک شما می توانید روی منحنی ها در هنگام مدل سازی به جای پیوند دهی میان پولیگان ها (Polygon) کار کنید.

مش (Mesh)

شما می توانید یک مدل سه بعدی خود را با تغییر در منحنی ها ایجاد کنید. این نوع مدل سازی، از مش (Mesh) های تطبیق پذیر استفاده می کند، که به شما این توانایی را می دهد که تعداد فیس (Face) های سطوح آبجکت خود را بهینه سازی کنید.
این نوع از تکنیک مدل سازی بیشترین دقت را نیز دارد.
نرم افزار راینو در واقع یک مجموعه کامل از ابزارهایی است که به شما کمک می کند پروژه خود را بدون توجه به اینکه برای چه صنعتی کار می کنید، توسعه دهید. شما می توانید تمام ابزارهایی که لازم دارید در این نرم افزار بیابید.

طراحی دو بعدی در راینو

این نرم افزار فقط یک نرم افزار ساخت مدل های سه بعدی نیست، بلکه با استفاده از امکان Make2D، می توانید طرح ها و یا پیش طرح های دو بعدی را ایجاد کنید. همچنین شما می توانید تمام مهارت تکنیکی تصویر سازی خود را افزایش داده و با استفاده از امکانات دو بعدی و سه بعدی تمام ایده های خود را عملی کنید.
نرم افزار مدل سازی سه بعدی راینو می تواند در تولید عکس های واقع گرایانه و رندر آنها به شما کمک کرده و همچنین توانایی ساخت انیمیشن و تصویرسازی را نیز دارا می باشد.

یادگیری آسان نرم افزار راینو

از مزایای مهم نرم افزار راینو این است که برای یاد گیری بسیار آسان است، هر چند شما نیاز به تمرین خواهید داشت ولی در اسرع وقت این توانایی را پیدا کرده که روی طراحی خود متمرکز شده و یک طراح حرفه ای شوید.

بیشتر بخوانید: مدل های Rhino: طراحی یک فایل سه بعدی قابل چاپ

VisualARQ در نرم افزار راینو

در نرم افزار راینو 5 VisualARQ برای هر دو نسخه 32 و 64 بیتی قرار داده شده است و تمام ابزارها و دستورات راینو برای کار با آبجکت های دو بعدی و سه بعدی می تواند با آبجکت های Visual ARQ ترکیب شود.

ابزارهای ایجاد منحنی و طراحی دو بعدی

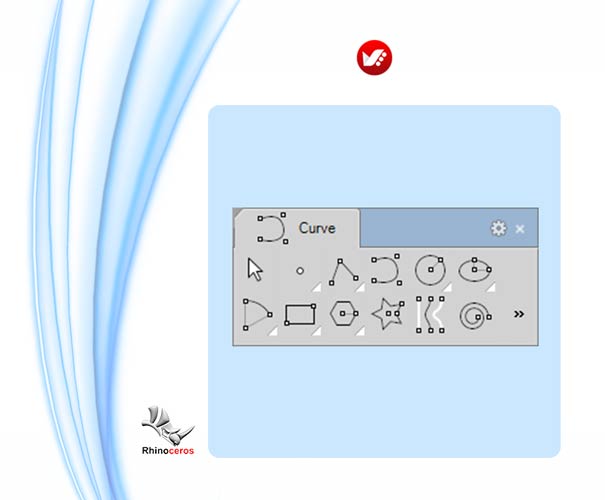

 ابزارهای ایجاد منحنی Rhino

ابزارهای ایجاد منحنی شامل Point ، Line ، Curve ، Polygon ، Circle ، Ellipse ، Arch ، Rectangle ، Polyline و غیره می باشد.

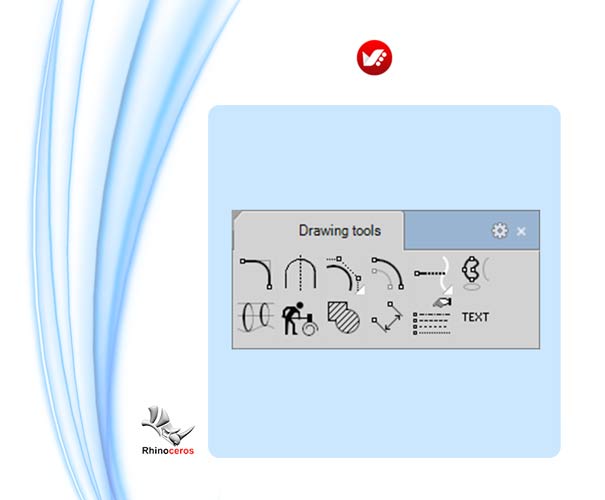

ابزارهای طراحی راینو

ابزارهای طراحی شامل Fillet ، Symmetry ، Offset ، Curve ، Extend ، Curve ، Rebuilt ، Hatch ، Dimension ، Line Types ، Text و غیره می باشد.

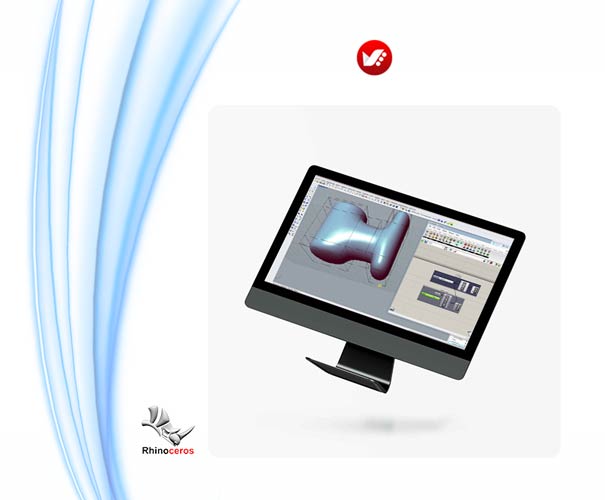

ایجاد سطح و سالید (Solid)

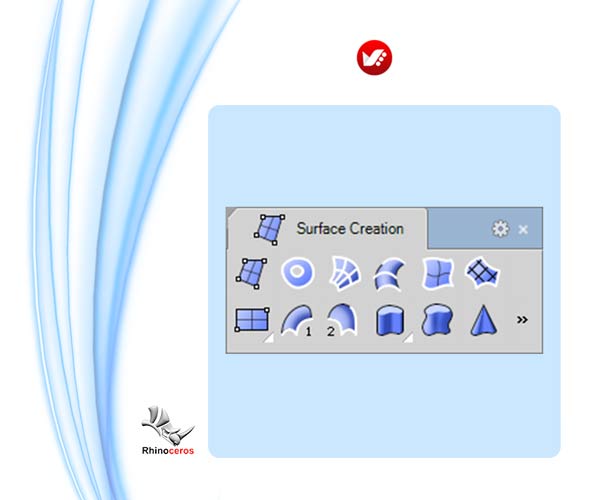

 حالت های مختلف ایجاد سطح (Surface)

حالت های مختلف ایجاد سطح (Surface) شامل Surface From Points ، Surface From Curves ، Loft ، Patch ، Rectangular Plane ، Sweep 1 and 2 Rails و غیره می باشد.

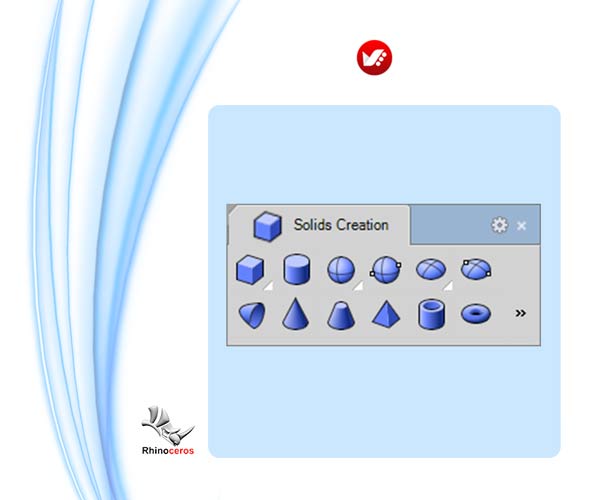

حالت های مختلف ایجاد سالید (Solid)

حالت های مختلف ایجاد سالید (Solid) عبارتند از: Box ، Cylinder ، Sphere ، Ellipsoid ، Cone ، Pyramid ، Tube ،Torus و غیره.

ابزارهای دو بعدی و سه بعدی و انتقال آبجکت ها در راینو

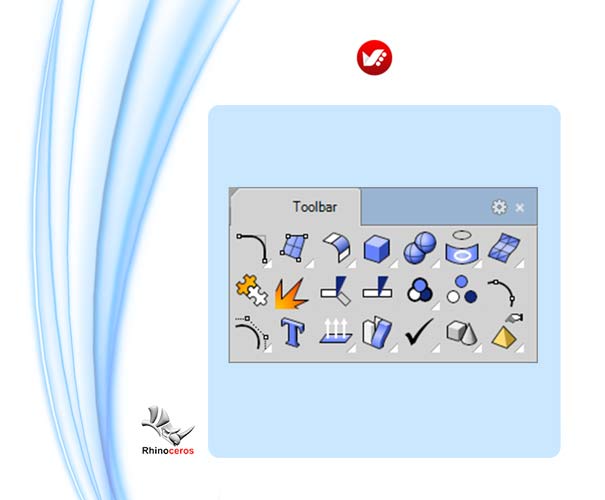

 ابزار های دو بعدی و سه بعدی نرم افزار راینو

ابزار های دو بعدی و سه بعدی نرم افزار راینو شامل Curves ، Surface ، Solids ، Meshes ، Join ، Explode ، Trim، Split ، Group ، Control Points ، Text ، Create Block و غیره می باشد.

بیشتر بخوانید: مدلسازی سه بعدی با 3D MAX

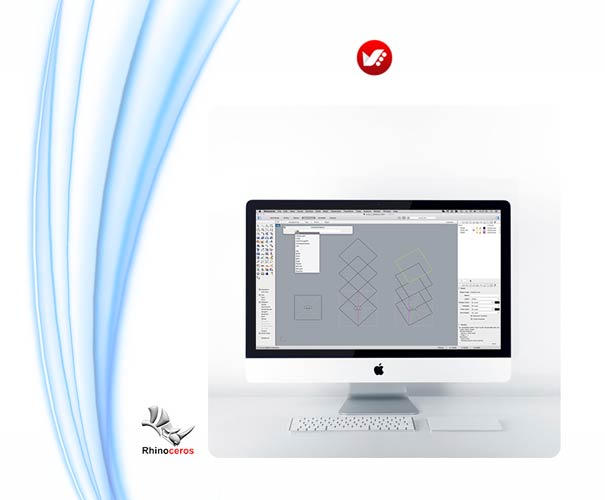

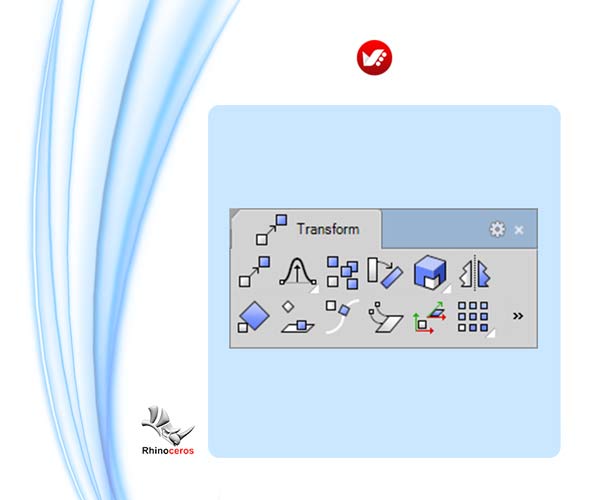

ابزار های انتقال (Transformation)

ابزار های انتقال (Transformation) شامل Move ، Copy ، Rotate ، Scale ،Mirror ، Align ، Array و غیره می باشد.

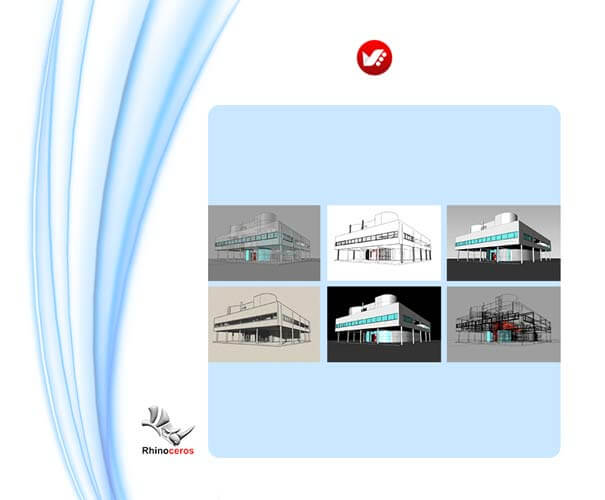

مدهای نمایش راینو (Visualization Mode)

حالت های نمایش شامل Wire frame ،Shaded ،Ghosted ،Rendered ،Artistic ،Custom و غیره می شود.

نتیجه گیری

سرانجام، نرم افزار راینو در صنایع مختلف به خاطر تنوع و کارایی های متفاوت و همچنین قیمت پایین محبوب است.
یکی از دلایل این رشد محبوبیت میان کاربران تعداد فرمت هایی است که این نرم افزار می تواند با آن کار کند و به عنوان یک ابزار مبدل عمل می کند.
این باعث می شود که بین پکیج های نرم افزاری متفاوت در طول فرایند طراحی، انطباق ایجاد کند.

سوالات متداول نرم افزار راینو (Rhino)

چرا نرم افزار راینو محبوب است؟
راینو به‌خاطر محیط ساده و توانایی ترسیم سطوح دقیق (نربز) محبوب شده و برای طراحی‌های مختلف (صنعتی، معماری، جواهر) کاربرد دارد.

چطور می‌توان با راینو کار را شروع کرد؟
ابتدا نرم‌افزار را نصب کنید. محیط چهارنمایه (بالا، جلو، راست و پرسپکتیو) را ببینید. می‌توانید خطوط و منحنی‌های ساده بکشید و بعد با دستورات Loft یا Sweep، سطح سه‌بعدی بسازید.

چه تفاوتی بین راینو و نرم‌افزارهای مهندسی دیگر وجود دارد؟
راینو برای ترسیم‌های آزاد و منحنی‌های پیچیده قوی است و یادگیری‌اش ساده‌تر است. برخی نرم‌افزارهای مهندسی (مثل سالیدورک) تخصصی‌تر در بخش قطعات مکانیکی کار می‌کنند.

چرا لایه‌بندی در راینو مفید است؟
با ایجاد لایه‌های مختلف می‌توانید بخش‌های گوناگون مدل را مدیریت کنید، بعضی را خاموش یا قفل کنید و در پروژه‌های شلوغ سردرگم نشوید.

چگونه می‌توان مدل ساخته‌شده را در پرینت سه‌بعدی استفاده کرد؟
مدل باید بسته (Closed Polysurface) باشد. از منوی File با فرمت STL یا OBJ خروجی بگیرید و در پرینتر سه‌بعدی چاپ کنید.

چه روشی برای ترسیم سطوح پیچیده در راینو وجود دارد؟
با کشیدن چند منحنی سه‌بعدی و استفاده از دستورهایی مثل Loft یا Sweep می‌توانید سطحی نرم و پیوسته بسازید. اگر منحنی‌ها دقیق باشند، سطح هم دقیق خواهد بود.

چطور می‌توان اندازه و مختصات در راینو را کنترل کرد؟
در نوار پایین، Grid Snap یا Osnap را فعال کنید تا نقاط کلیدی قفل شود. همچنین از کادر مختصات در بالای صفحه یا دستور Move برای جابه‌جایی دقیق استفاده کنید.

چرا معمارها از راینو برای فرم‌های آزاد استفاده می‌کنند؟
در معماری‌های مدرن که حجم‌های خمیده و پویا می‌خواهند، راینو اجازه می‌دهد فرم‌های ارگانیک را راحت بکشند و به نرم‌افزارهای دیگر هم خروجی دهند.

چگونه آبجکت‌ها را در راینو به هم وصل کنیم یا از هم کم کنیم؟
دستورهای Boolean Union (وصل‌کردن)، Difference (کم‌کردن) یا Intersection (اشتراک) به شما کمک می‌کند حجم‌های مختلف را ترکیب کنید و مدل جدید بسازید.

چرا Grasshopper برای طراحی پارامتریک در راینو مهم است؟
با گرس‌هاپر می‌توان با معادله‌ها و گره‌های گرافیکی، فرم‌های پیچیده و تکرارشونده خلق کرد. هر تغییری در پارامترها شکل نهایی را لحظه‌ای به‌روز می‌کند.

چگونه می‌توان لبه‌های مدل را در راینو گرد یا پخ کرد ؟
با Fillet Edge لبه‌ها را گرد و با Chamfer Edge آن‌ها را پخ می‌کنیم. بعد از انتخاب لبه و مشخص‌کردن شعاع یا اندازه پخ، راینو به‌طور خودکار تغییر می‌دهد.

چرا دستور ShowEdges برای رفع عیب مدل کاربرد دارد؟
اگر مدل به‌طور کامل بسته نباشد، ShowEdges نقاط و خطوط باز را نشان می‌دهد. با این اطلاعات می‌توانید آن بخش‌ها را Join کنید تا مدل سالید شود.

چطور می‌توان یک سری آبجکت‌ها را در یک ردیف یا به‌صورت دایره‌ای تکرار کرد؟
دستور Array Rectangular برای ردیف و ستون، و دستور Array Polar برای تکرار آبجکت حول یک محور استفاده می‌شود.

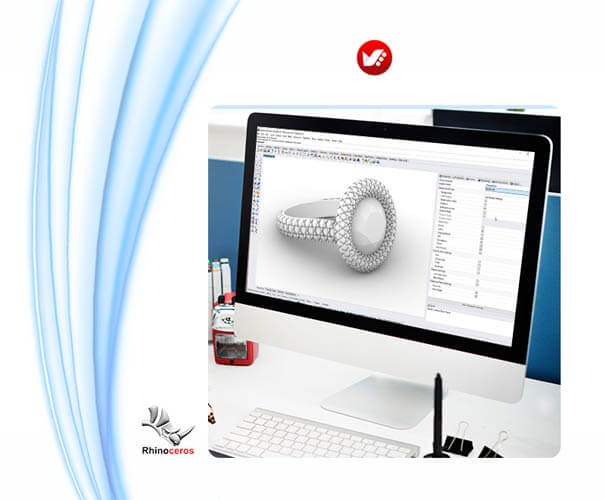

چرا راینو برای جواهرسازی گزینه خوبی است ؟
رسم جزئیات ریز و فرم‌های منحنی در راینو با دقت بالایی انجام می‌شود. بعد از آن می‌توان مدل را برای ریخته‌گری یا چاپ سه‌بعدی خروجی گرفت.

چگونه می‌توان مدل معماری را از راینو به نرم‌افزار رندر یا BIM منتقل کرد؟
با فرمت‌هایی نظیر FBX، DWG یا IFC می‌توانید مدل را خروجی بگیرید و در نرم‌افزارهای رندر (مثلاً V-Ray) یا معماری (Revit) وارد کنید.

چطور می‌توان رنگ و متریال ساده در راینو تعریف کرد؟
در بخش Properties، تب Material را بازکنید و یک رنگ یا بافت اولیه بدهید. برای رندر واقعی‌تر، نیاز به پلاگین‌های رندر (مثل V-Ray) دارید که جزئیات نور و متریال قوی‌تری ارائه دهند.

چرا طراحی صنعتی خودرو یا وسایل الکترونیکی در راینو انجام می‌شود؟
نربز در راینو اجازه می‌دهد بدنه‌ای با فرم نرم و منحنی بسازید. همچنین ابعاد و قوس‌آن‌ها را با دقت مهندسی می‌توانید کنترل کنید.

چطور می‌توان مدل را در نمای پرسپکتیو راحت‌تر بچرخاند و زوم کرد؟
با نگه‌داشتن کلیک راست موس و حرکت‌دادن آن چرخش (Orbit) انجام می‌شود. با اسکرول وسط موس هم زوم می‌کنید. Zoom Extents کل مدل را در مرکز کادر نشان می‌دهد.

چگونه می‌توان یک شیء را به Editable Polysurface یا Editable Mesh درآورد؟
در راینو اساساً سطوح به‌طور پیش‌فرض NURBS هستند. اگر خواستید به مش تبدیل کنید، از دستور Mesh استفاده کنید. در گزینه‌ها، جزئیات و تعداد مثلث‌ها یا چهارضلعی‌ها را تعیین می‌کنید.

چرا فایل راینو گاهی سنگین می‌شود؟
اگر تعداد سطوح زیاد باشد یا مدل خیلی پیچیده باشد، حجم فایل بالا می‌رود. می‌توان با Commandهایی مثل ReduceMesh یا جداکردن بخش‌های اضافی مدل را سبک کرد.

چطور در راینو می‌توان بخش‌های شکسته را مثل پازل کنار هم آورد؟
با دستورات Join و Align می‌توان قطعات را دقیقاً مماس یا هم‌خط کرد. Snap هم روی گوشه‌ها قفل می‌شود و اجازه می‌دهد پازلی عمل کنید.

چرا باید حواسمان به واحد (Unit) در راینو باشد؟
اگر پروژه در میلی‌متر است ولی شما متر می‌کشی، اندازه‌ها اشتباه می‌شود. از بخش Document Properties واحد را برحسب نیاز (مثل mm, cm, m) انتخاب کنید.

چگونه برای ماکت‌سازی معماری ، برش لیزری از راینو بگیریم ؟
گوشه‌های مورد نیاز را در نماهای ۲بعدی استخراج و Flatten کنید. بعد با Save as یا Export در فرمت DXF خروجی بگیرید و لیزر می‌تواند خطوط را بخواند و ببرد.

چطور می‌توان یک فرمان در راینو را سریع اجرا کرد؟
در خط فرمان بالای صفحه اسم فرمان را بنویسید. وقتی چند حرف اول را می‌زنید، خود راینو پیشنهاد فرمان را می‌دهد. Enter را بزنید تا اجرا شود.

چرا یادگیری راینو برای دانشجویان طراحی صنعتی یا معماری سودمند است؟
راینو سریع یاد گرفته می‌شود و می‌توان کارهای جدی (طراحی محصول، حجم ساختمان) را با دقت بالا انجام داد. فایل‌ها را هم راحت به نرم‌افزارهای دیگر داد.
